游泳池墊層技術參數

1．游泳池符合《裝卸式游泳池墊層國家標準》GB/T28939-2012 的相關要求
2．墊層材料規格：

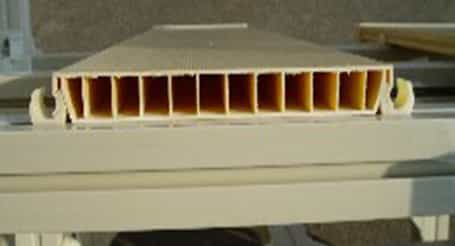

a、墊層面板（寬度 242mm，厚度 30mm），材質 PVC-U，結構合理，上下板面，材料截面樣式如下。
b、墊層上橫梁、支撐腿、下橫梁：異形方管（60X60），材質 PVC-U，其中含有多道加強筋，結構合理，材料截面樣式如下。

c、拉桿(60X20)異形方管, 材質 PVC-U，其中含有多道加強筋，結構合理。

3．護欄規格：

a、護欄支撐腿：異形方管（60X60），材質 PVC-U，其中含有多道加強筋，結構合理，材料截面樣式如下。
b、護欄橫梁方管（60X60），材質 PVC-U，結構合理。

c、護欄圓管直徑 38 圓管，材質 PVC-U，擋距小于 120mm

d、護欄包角部分：如有增高臺，護欄兩端與增高臺一樣高，護欄與增高臺采用 T 字形包角相連接，包角每一個邊的長度不小于 300mm，包角與支撐腿和護欄上橫梁相連接部分，分別對其進行三面包裹，與增高臺連接部分為一平面；如沒有增高臺，護欄高出池面 300mm，護欄與增高臺采用 Z 字形包角相連接，包角每一個邊的長度不小于 300mm，包角與支撐腿和護欄上橫梁相連接部分，分別對其進行三面包裹，與池面連接部分為一平面所有材料為 304 不銹鋼，膨脹螺絲采用不銹鋼內膨脹，拆除后不高于地磚平面。

e、護欄采用立式支撐腿結構（即每個支撐腿從池底到護欄上橫梁為整根），50 米長的泳池，護欄支撐腿不少于 51 支，25 米長的泳池，護欄支撐腿不少于 26 支。
正常墊層高度要達到 40 厘米，護欄才會足夠穩固，如果高度達不到需要增加緊固件。

4．所有螺絲為 304 不銹鋼螺絲。

5．全部材料必須為全新原生料加工、從未使用過的 PVC 材料，出具經國家疾病預防控制中心檢測的急性經口無毒檢測報告。

6．墊層需提供國家體育用品質量監督檢驗中心檢測報告

7．墊層需提供產品質量監督檢驗所檢驗報告，包含承重、實心球、砂袋三項測試，其中承重要求達到每平方米 1000kg 以上。

8．墊層上橫梁、腿、下橫梁、拉桿間采用不銹鋼螺絲進行連接，上橫梁與面板間采用方便拆裝的卡扣連接，并且連接件或堅固件不凸出面板。

9．墊層面板為防滑設計，且必須具備防磨損黑色泳道線。

10． 墊層支架、面板、護欄的顏色均為同一色純白色。

11． 拆裝操作簡單不影響水處理。

12． 墊層結構設計合理簡單、穩固、安全，確保使用 15 年以上。13． 標準護欄由墊層梁（護欄腿）、圓形方管（護欄橫梁）與圓管組成，并可以根據客戶要求定制。



墊層龍骨

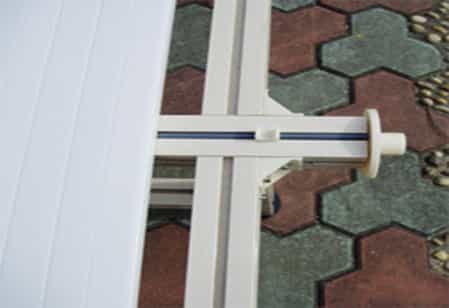

泳池墊層墊層與防護欄（池壁）間的雙三角連接

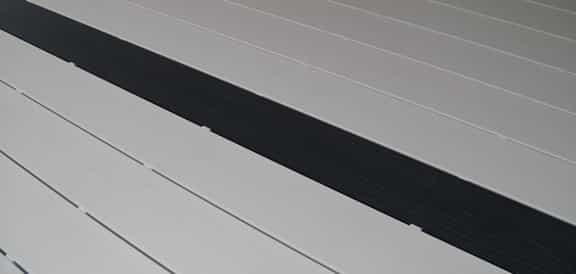

泳池墊層還原型泳道線設計

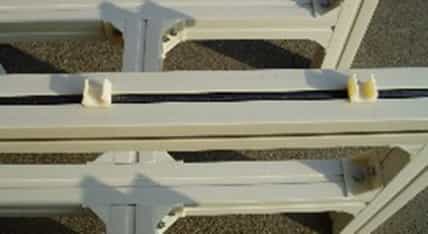

泳池墊層橫梁與橫梁之間的圓套連接

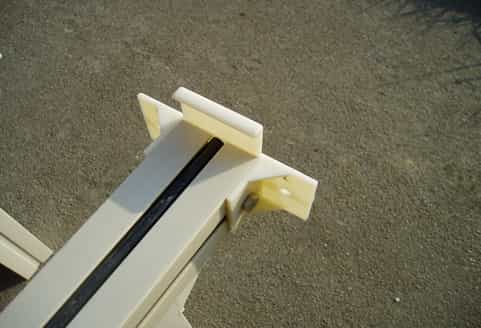

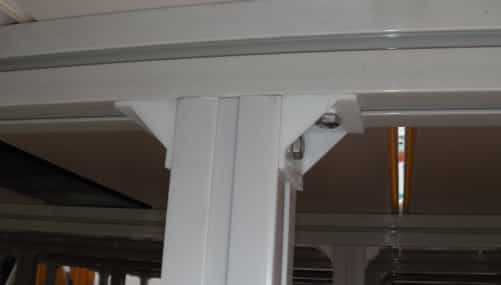

泳池墊層橫梁與支撐腳之間橫向與縱向的鏈接結構



游泳池墊層面板與橫梁鏈接



游泳池墊層面板與橫梁鏈接



游泳池墊層面板與橫梁鏈接
